Produktbeskrivning
Våronline transformator vibrationsmonitorfångar strukturella vibrationer och hörbart ljud från utvalda transformatorplatser. Värden skickar vågformer, trender och larm via IEC 61850 eller Modbus TCP.
Teknisk princip
Accelerations- och akustiska sensorer samlar in mekaniska signaler från transformatortanken. Kantbehandling skiljer driftvibrationer från bakgrundsljud och utvärderar förändringar i amplitud, frekvensspektrum och karakteristiska mönster för att avslöja löshet, lindningsdeformation eller onormal mekanisk påverkan.
Produktegenskaper
Transformatorns vibrationsmonitor online korrelerar vibrationer och akustiskt beteende över flera transformatorplatser. En värd för sexton-sensorer stöder bred fysisk täckning utan separata inspelare. Hög sensorbandbredd fångar upp både stabila vibrationer och förändrade mekaniska signaturer. IEC 61850 och Modbus TCP supportstation-nivå trend- och larmintegrering.
Driftsvillkor
Produkten ska installeras och användas inom de klassificeringar som anges i de tekniska parametrarna. Viktiga platskrav inkluderar: frekvensspektrum och karakteristiska mönster för att avslöja l. Håll installationsområdet rent, tillräckligt ventilerat, fritt från frätande gaser och kraftiga vibrationer, och tillhandahåll den specificerade jordningen, utrymmet och strömkvaliteten.
Produktparametrar
|
Parameter |
Detaljer |
|
Värdsensorkapacitet |
Upp till 16 vibrations- eller akustiska sensorer |
|
Värdkraft |
AC 220 V |
|
Värdmiljö |
-40 grader till +55 grader ; Mindre än eller lika med 95 % RF |
|
Kommunikation |
IEC 61850 eller Modbus TCP |
|
Vibrationskänslighet |
150 mV/g |
|
Vibrationsområde / frekvens |
0-10 g; 0,7-13000 Hz |
|
Vibrationsupplösning |
0.0002 g |
|
Vibrationssensor-temperatur |
-40 grader till +120 grader |
|
Akustisk frekvens |
20 Hz-20 kHz |
|
Akustiskt skydd |
IP67 |
Produktfördelar
- Deonline transformator vibrationsmonitorkorrelerar vibrationer och akustiskt beteende över flera transformatorplatser.
- En värd för sexton-sensorer stöder bred fysisk täckning utan separata inspelare.
- Hög sensorbandbredd fångar upp både stabila vibrationer och förändrade mekaniska signaturer.
- IEC 61850 och Modbus TCP supportstation-nivå trend- och larmintegrering.
Huvudapplikationer
Deonline transformator vibrationsmonitoranvänds för transformatortankar, kylkonstruktioner, pumpar, fläktar, tappkopplare-och andra mekaniska punkter.
Den används för baslinjeregistrering, avvikelsedetektering och underhållsjämförelse.
Systemet betjänar transformatorstationer, kraftverk och stora industriella transformatorer.
Komponenter
|
Del |
Fungera |
|

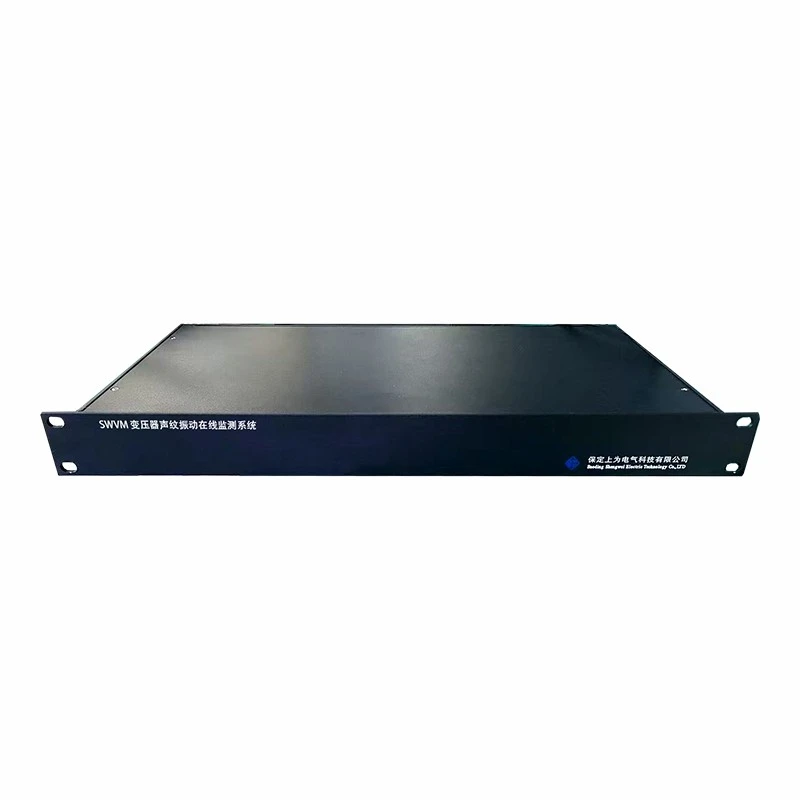

Övervakningsvärd |
Samlar in och analyserar synkroniserade sensorkanaler. |
|

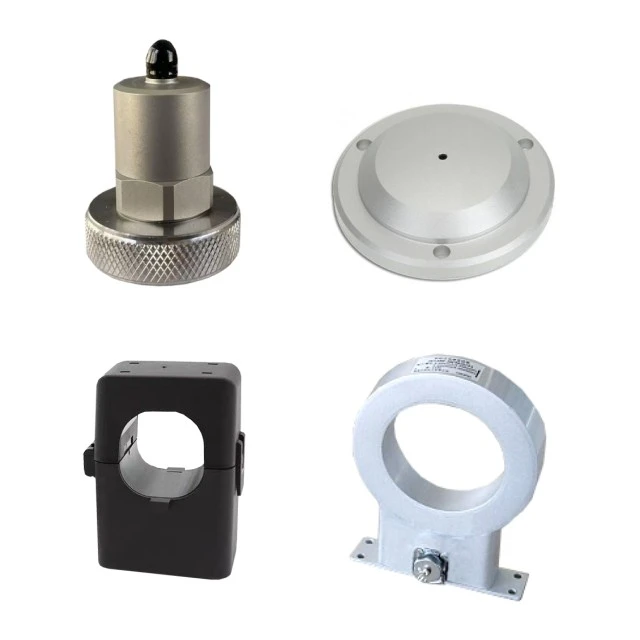

Vibrationssensorer |
Mät acceleration och mekaniskt frekvensinnehåll. |
|
Akustiska sensorer |
Fånga hörbart ljud med utomhusskydd. |
|
Monterings- och kommunikationsdelar |
Säkra sensorer och anslut värden till plattformen. |
FAQ
F: Vilken information behövs för val av modell?
S: Ange transformatordimensioner, målmekanismer, sensorkvantitet, baslinjebehov och stationsprotokoll.
F: Vad bör kontrolleras före installation?
S: Välj fasta sensorplatser och verifiera montering, kabelskydd, jordning och kanalidentifiering.
F: Hur kan enheten eller systemet integreras?
S: IEC 61850 eller Modbus TCP överför vågformsfunktioner, trender och larm till stationsplattformen.
F: Vilka alternativ bör bekräftas före produktion?
S: Bekräfta vibrations- eller akustiska kanaler, sensormontering, kabellängder, värdskåp och protokoll.
